之前我们介绍过值机和登机牌到底是什么意思。今天再来解释下登机牌上的那些条码。

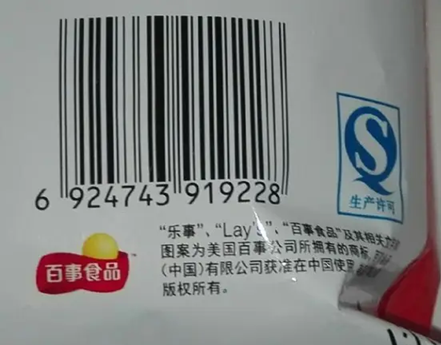

大家一定见过下面这种条形码：
这是一种一维条形码。类似的各种标准的条形码广泛应用于工厂、零售、物流等领域。由于二进制信息只能排列成一维，数据容量较低。
大家在手机上一定也见过各种各样的二维码。比如以下分别为标准的QR码（其特点是三个角上有三个定位框），以及微信小程序专用标准的「太阳码」。

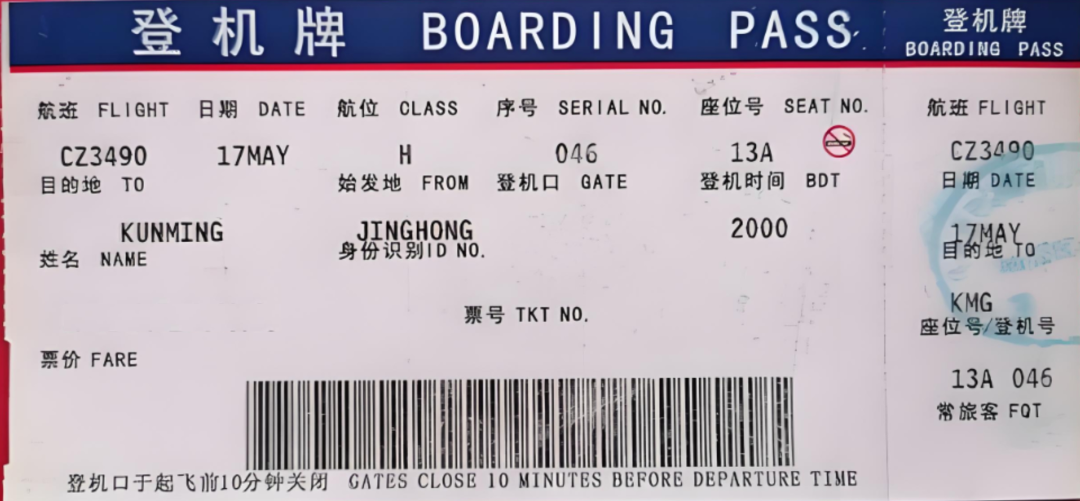

而经常坐飞机的朋友也肯定留意到了登机牌上的条码。
像上面这种使用的就是一维条码，但是更多的机场使用的是下面这样的条码。

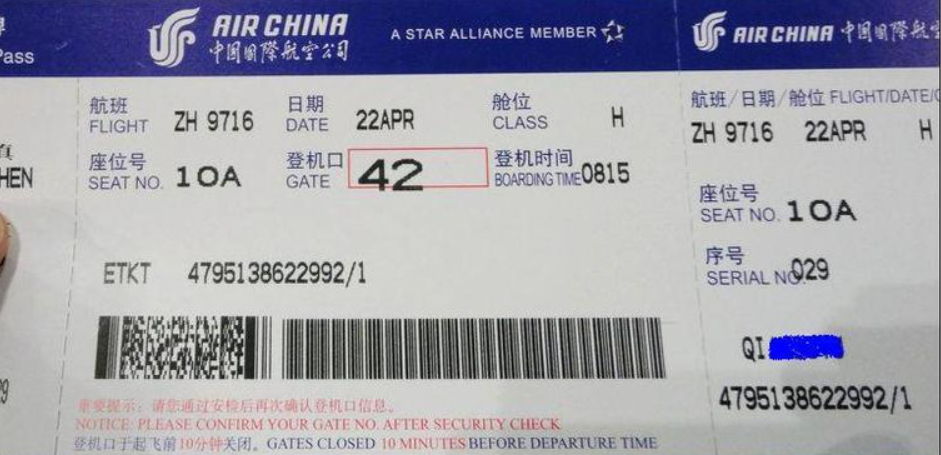

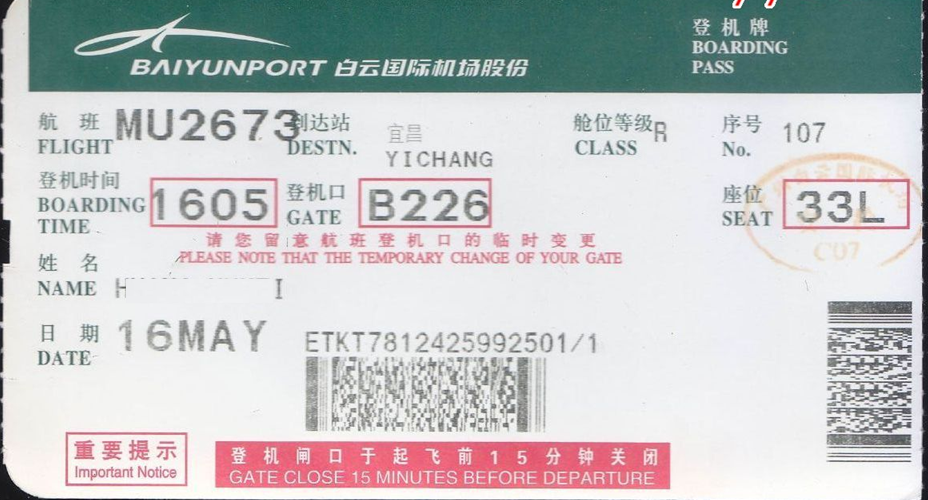

也有的登机牌同时打印了两种条码，方便兼容不同读取设备。
反正这个条码看起来比一维条码似乎要复杂不少，而包含的信息也更多。
没错，这是一种堆叠式二维条码，由美国Symbol公司的王寅君博士发明于1991年。名为PDF（Portable Data File即「便携数据文件」）417。嗯，Adobe那个PDF是Portable Document Format 。
不难看出，这个二维码以一行一行的方式进行堆叠。每行都是同样的宽度及包含有同样数量的码字（code word）。每个码字长度为17个单位，由长度不等的4个黑色区域（bar）和4个空白区域（space）构成，故称为PDF417。PDF417收录于ISO15438:2015标准中。

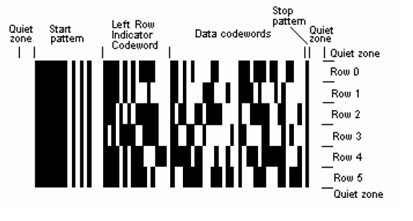

放大看就是下面这个样子。
PDF417还有一个紧凑版本，适用于条码不容易损坏不需要纠错的场合。

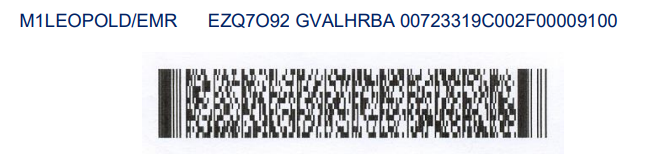

以下是某个登机牌样本上PDF417码的解码结果：
简单解读下：M是固定的开头字符，1代表这是多段行程中的第一个航段，后面的就是名和姓了，E代表电子客票，后面的是PNR，再后面几个字符应该很容易解读为出发地GVA和目的地LHR，以及承运航司BA，航班号00723，乘机Julian日期（当年的第319天），舱位C，座位号2F等等。

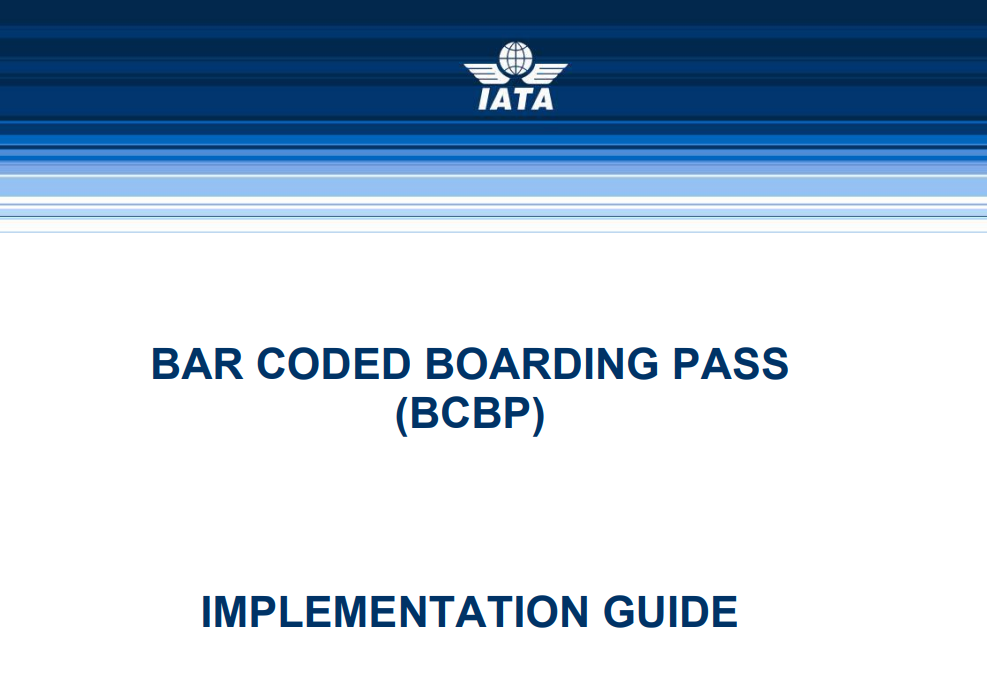

IATA针对登机牌上的条码有个指导性文件。
里面对上述信息的数据定义有详细描述，二维码包含信息还可能包括值机序号、常旅客编号和等级、行李信息、安检清关信息等等。航空公司甚至可以加上数字签名避免二维码被伪造。

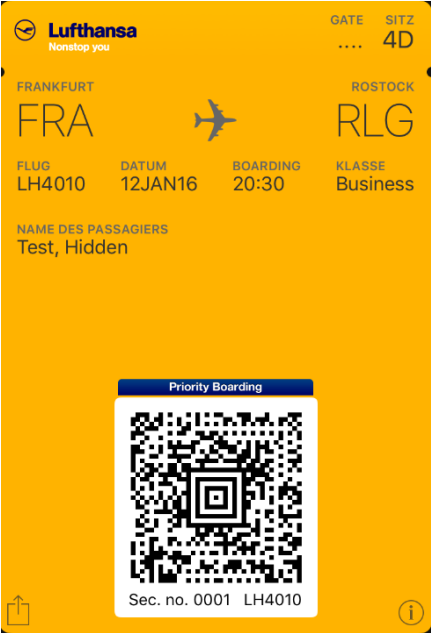

而有些航空公司的电子登机牌则是下面这样的二维码，仔细看和常见的QR二维码并不一样。
嗯，这又是另外一种二维码，叫Aztec码。这个名字的由来是中心图案与墨西哥的Aztec金字塔相似。由Andrew Longacre Jr和Robert Hussey于1995年发明，1997年由AIM公司公布。
IATA的指导文档中，推荐使用的二维码标准除PDF417和Aztec外还包括Datamatrix和QR这两种二维码标准，但不包括一维条码。
相比一维码，二维码无论容纳的信息量和纠错能力都更上了一层楼。而不同格式的二维码都可以承载同样的数据，所以不同形式的登机牌在登机口都可以被准确扫描。
